Guide de réparation : Châssis complet Samsung Galaxy J7 2016
Pour Samsung Galaxy J7 (2016) — Votre Galaxy J7 2016 subit l'usure du temps et l'âge ? Le châssis se déforme petit à petit de plus en plus ? Pas de panique ! Son remplacement pourra résoudre d'éventuels soucis rencontrés à cause de cette usure (ou déformation !). Car oui, un châssis tordu peut causer des dommages sur le long terme, notamment en créant une torsion excessive sur l'écran. Le châssis J7 2016 est primordial car maintenant tous les composants du téléphone, un démontage complet sera nécessaire. Grâce à ce guide
Ce qu'il vous faut
Pièces
Outils
- Kit Outils Universel
- Spatule en Nylon
Kit de réparation
Ajoutez en un clic toutes les pièces et tous les outils nécessaires pour cette réparation.
Guide de réparation
1Étape 1

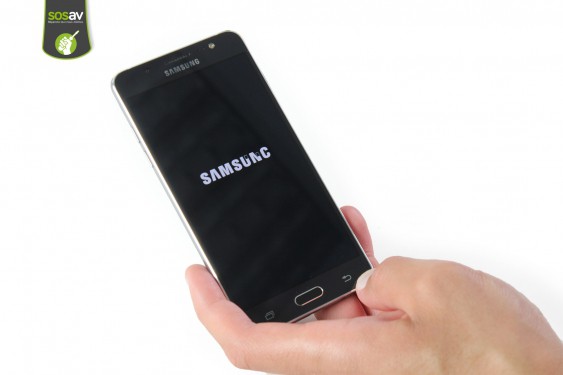

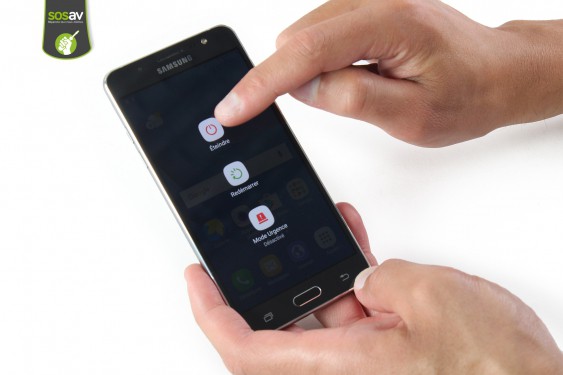

Avant de procéder au changement du châssis complet de votre Galaxy J7 2016, il est nécessaire pour des raisons évidentes de sécurité de l'éteindre.Pour ceci, appuyez sur le bouton d'allumage durant quelques secondes puis confirmez l'extinction par "Éteindre".

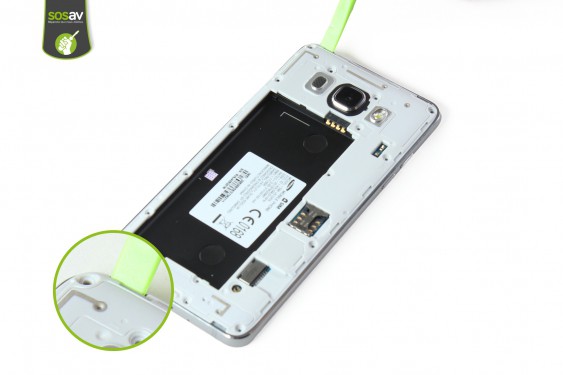

2Étape 2
Utilisez la spatule en nylon afin de déclipser la coque supérieure.Pour cela, insérez-la dans l'encoche prévue à cet effet sur la partie supérieure droite de la coque puis faites levier.Saisissez ensuite la coque arrière puis procédez à son retrait.
3Étape 3
La coque arrière de votre Galaxy J7 2016 est désormais démontée.
4Étape 4

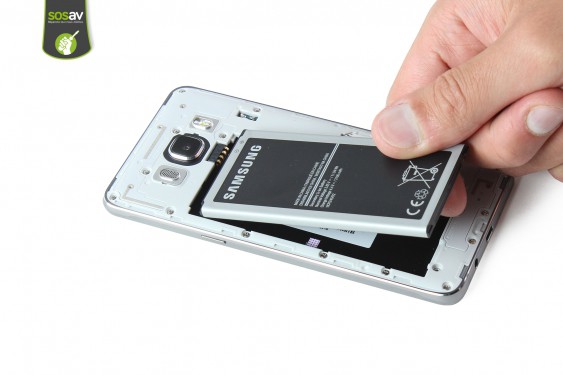

Insérez la spatule en nylon dans la partie inférieure de la batterie (photo 1 de cette étape).Faites délicatement levier puis saisissez et retirez la batterie.
5Étape 5
La batterie Galaxy J7 2016 est désormais démontée.

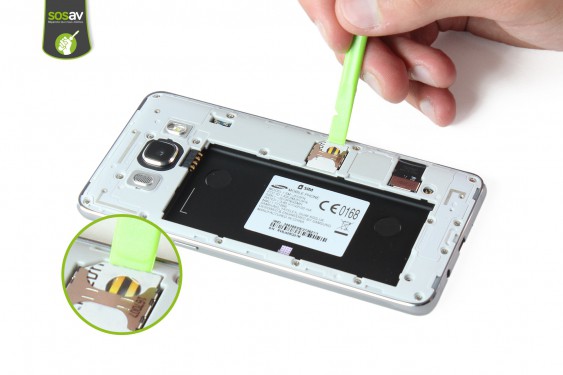

6Étape 6

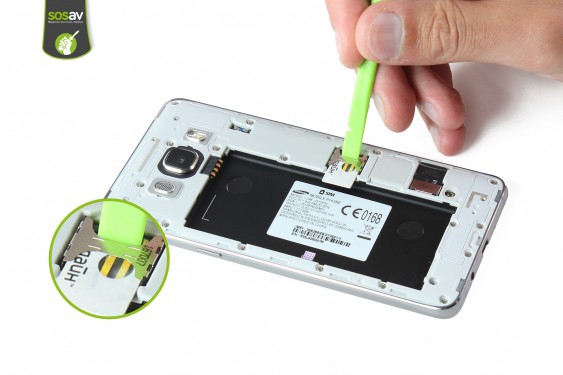

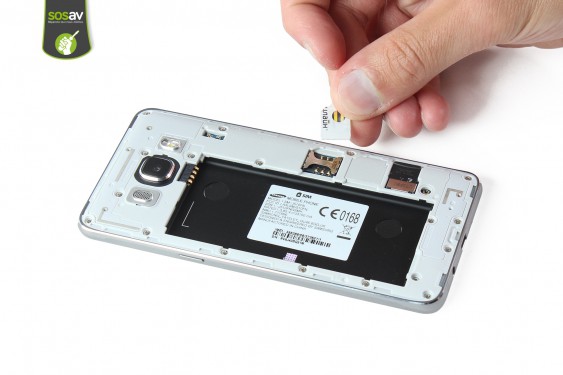

Insérez la spatule en nylon au niveau du lecteur SIM, du côté droit puis repoussez délicatement la carte hors de son logement.Saisissez-la à l'aide de votre doigt et procédez à son retrait.
7Étape 7
La carte SIM de votre Galaxy J7 2016 est désormais démontée.

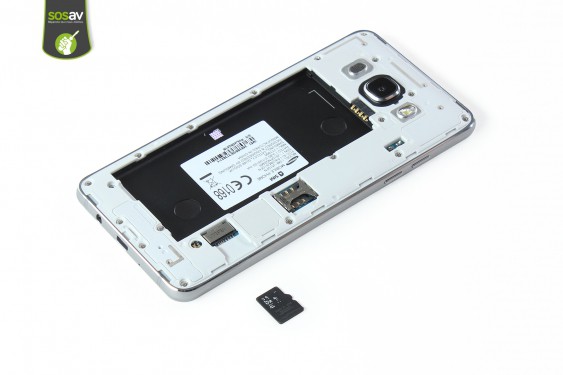

8Étape 8

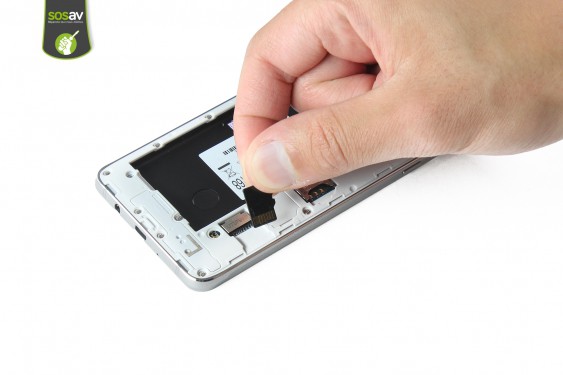

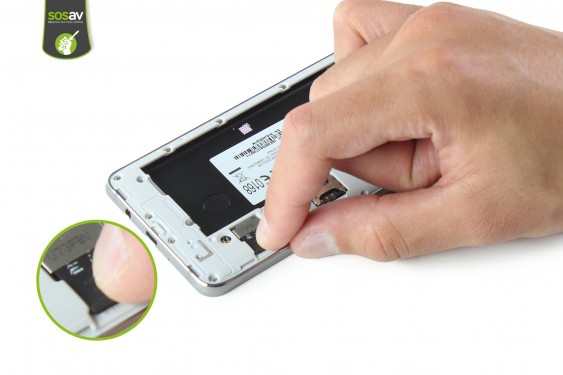

Faites ensuite glisser la carte MicroSD à l'aide de votre doigt pour l'extraire de son logement.Procédez à son retrait.
9Étape 9
Dévissez avec le tournevis cruciforme les 18 vis entourées en rouge maintenant le châssis interne.
10Étape 10

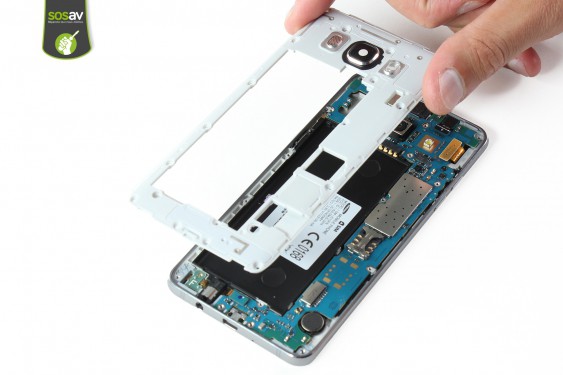

Utilisez la spatule en nylon afin de déclipser la partie supérieure gauche du châssis.Pour cela, faites doucement levier vers le haut.Répétez l'opération sur la partie centrale.Saisissez puis retirez ensuite le châssis en tirant légèrement dessus afin de le déclipser entièrement.
11Étape 11
Le châssis interne de votre Galaxy J7 2016 est désormais démonté.
12Étape 12
Réutilisez la spatule en nylon afin de déclipser la caméra avant.Procédez ensuite à son retrait.
13Étape 13
La caméra avant est désormais démontée.
14Étape 14

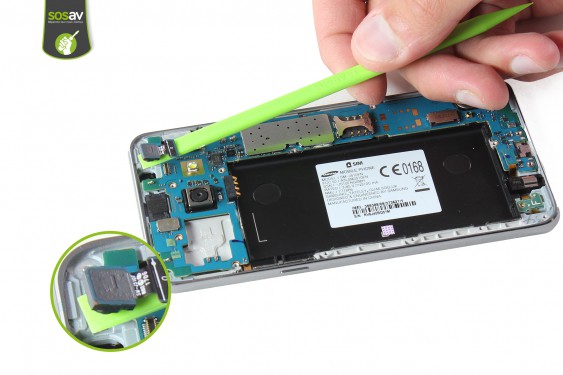

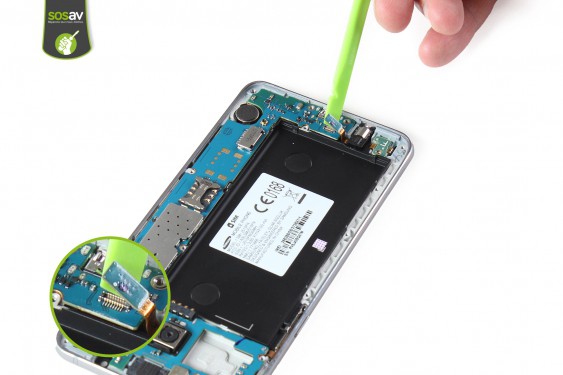

Déconnectez la nappe de liaison de l'écran ainsi que la nappe boutons de façade/prise jack grâce à la spatule en nylon.
15Étape 15
Dévissez ensuite la vis cruciforme de maintien de la carte mère.

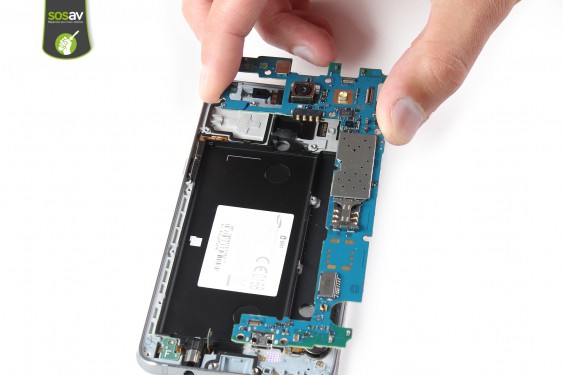

16Étape 16

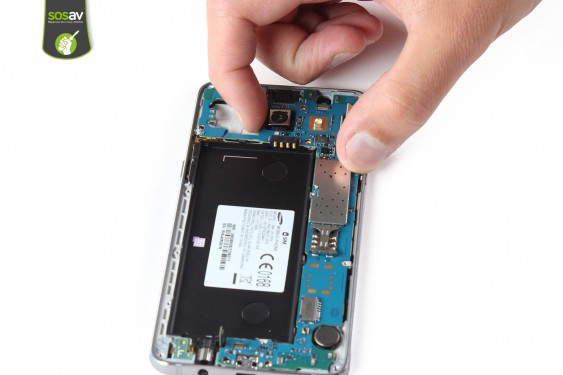

Saisissez ensuite la carte mère des deux côtés puis retirez-la très délicatement.Soyez délicats lors de cette opération afin de ne pas endommager la carte, la partie inférieure étant fragile !
17Étape 17
Afin de décoller l'écran, il est nécessaire de le réchauffer durant 3 à 5 minutes avec le sèche-cheveux.L'écran Galaxy J7 2016 est très solidement collé au châssis. Nous vous suggérons de réchauffer régulièrement l'écran au fur et à mesure des étapes pour plus de simplicité. Soyez très délicats lors du décollement de l'écran, ce dernier étant très fin et par conséquent, relativement fragile et sensible, le risque de casse est très élevé.
18Étape 18
Placez ensuite la ventouse sur la partie supérerieure de l'écran.

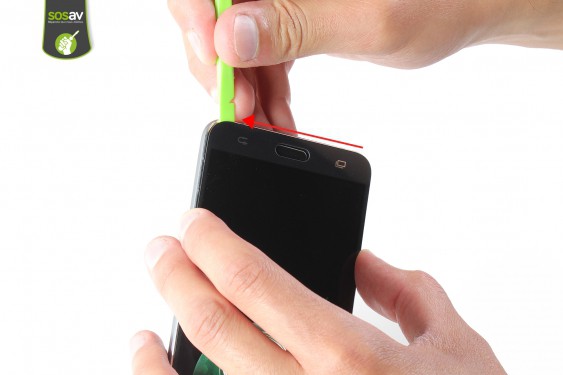

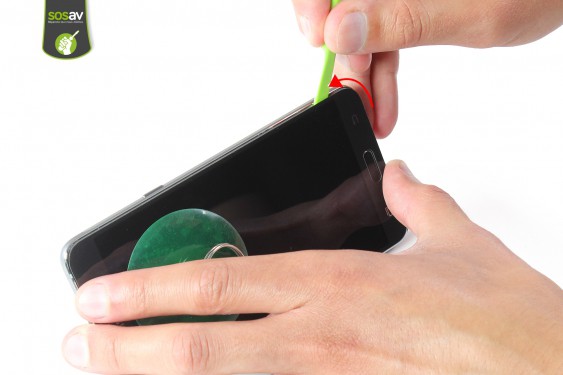

19Étape 19

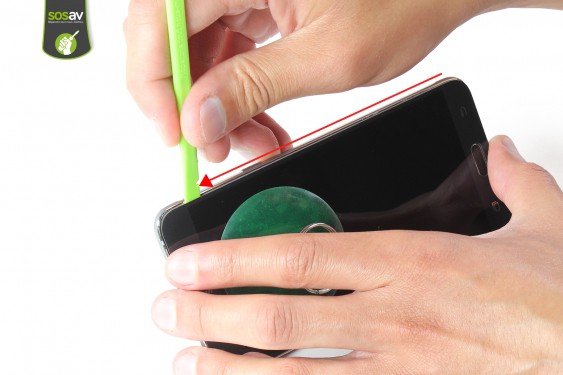

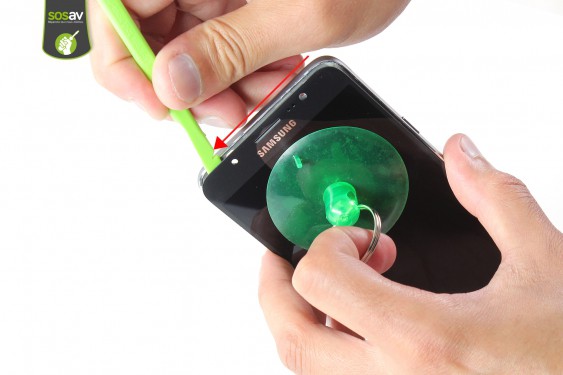

Tout en tirant très délicatement sur la ventouse, faites glisser la spatule en nylon sous la partie supérieure droite de l'écran.Soyez délicats lors de cette opération pour ne pas briser l'écran très fragile !Faites ensuite glisser la spatule en nylon sur toute la partie supérieure de l'écran en allant vers la gauche.
20Étape 20
Procédez de même pour toute la partie gauche de l'écran, en allant vers le bas de ce dernier.Décollez la partie inférieure, toujours à l'aide de la spatule en nylon.
21Étape 21

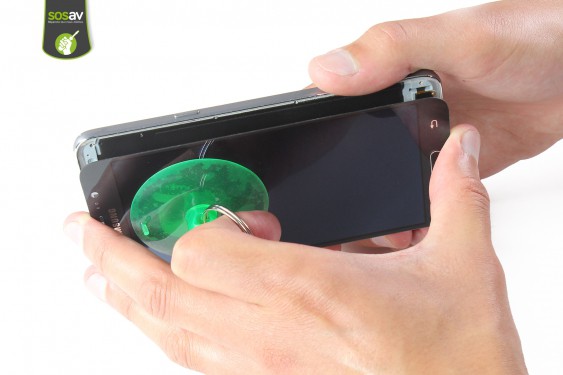

Décollez ensuite la partie droite de l'écran.Tirez ensuite délicatement sur la ventouse afin de retirer l'écran.Procédez à son retrait.
22Étape 22
L'écran Galaxy J7 2016 est désormais démonté.
23Étape 23

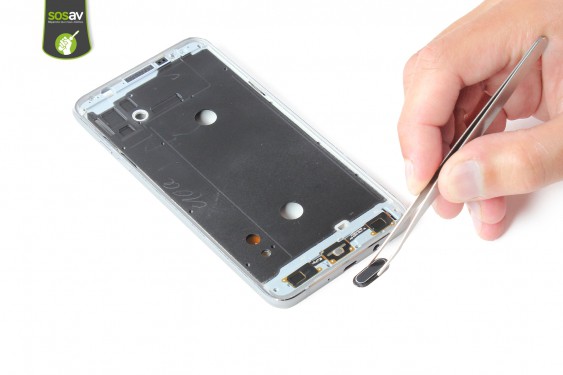

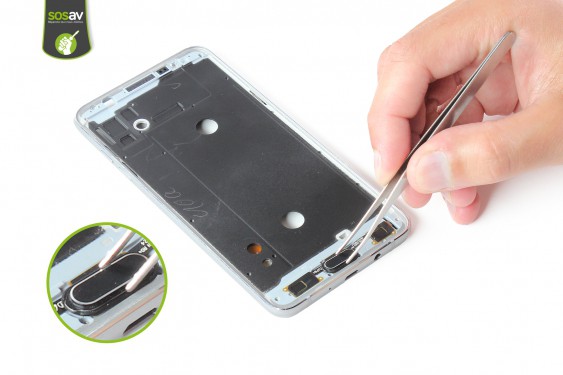

Saisissez le bouton home à l'aide de la pince puis procédez à son retrait.
24Étape 24
Le bouton home Galaxy J7 2016 est désormais démonté.

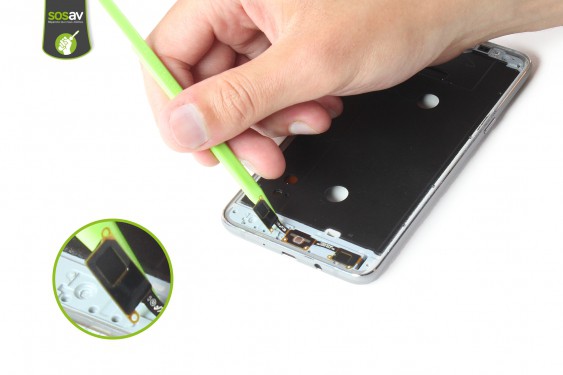

25Étape 25

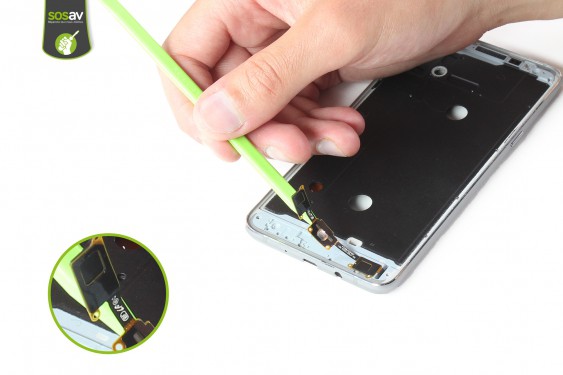

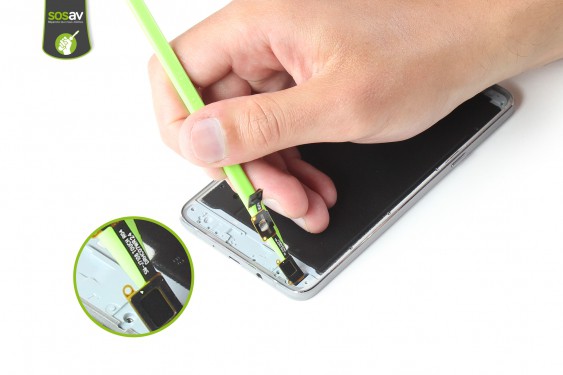

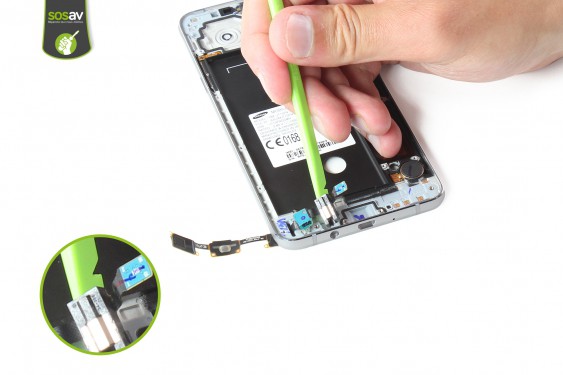

Utilisez la pointe de la spatule en nylon pour décoller la nappe côté écran.Pour cela, glissez la pointe sous la nappe puis avancez délicatement comme indiqué sur les photos de cette étape.
26Étape 26
Aidez-vous ensuite de la spatule en nylon pour décoller la prise jack du châssis.
27Étape 27
Saisissez la nappe puis procédez à son retrait.
28Étape 28
La Nappe bouton home + touches tactiles + prise jack Galaxy J7 2016 est désormais démontée.

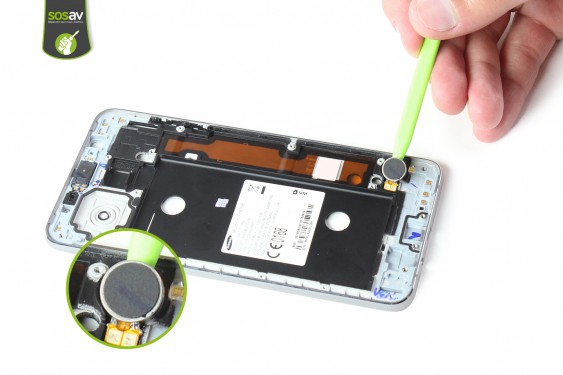

29Étape 29
A l'aide de la pointe de la spatule en nylon, décollez puis retirez le vibreur.
30Étape 30

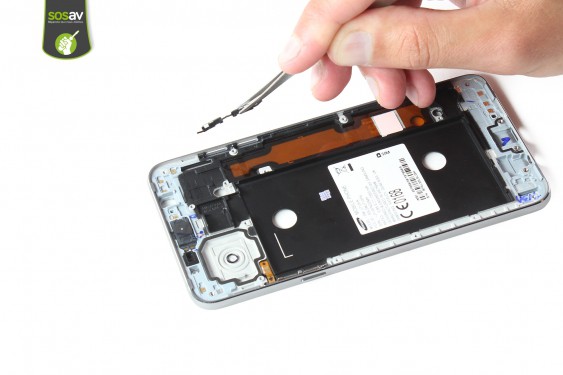

Repoussez le bouton volume (-) avec la pointe de la spatule puis saisissez et retirez les boutons volume à l'aide de la pince.
31Étape 31
Les boutons volume sont désormais démontés.
32Étape 32

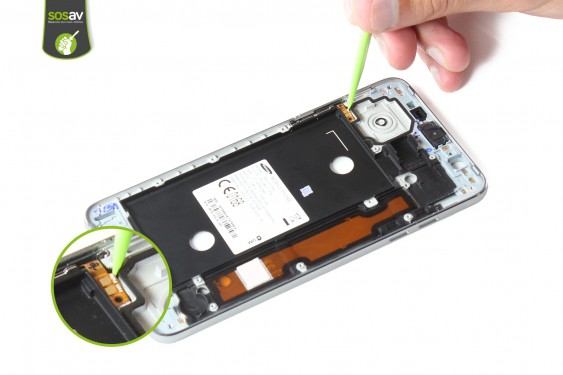

A l'aide de la pointe de la spatule, décollez la nappe bouton power du châssis.Utilisez ensuite le tournevis plat pour retirer la partie inférieure de la nappe par effet levier.
33Étape 33

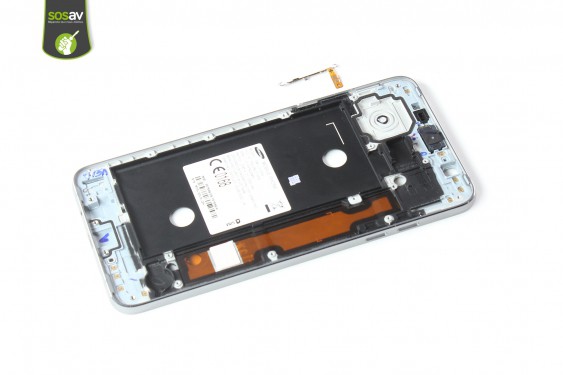

Saisissez la nappe power puis procédez ensuite à son retrait.
34Étape 34

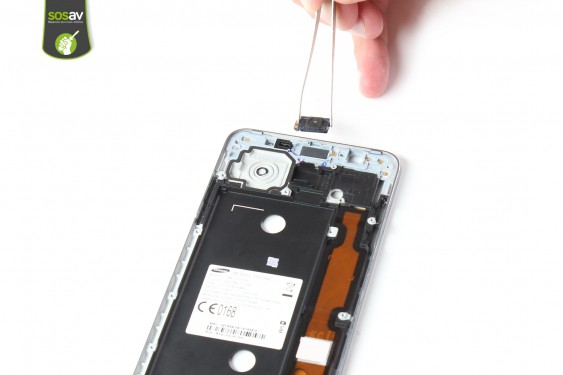

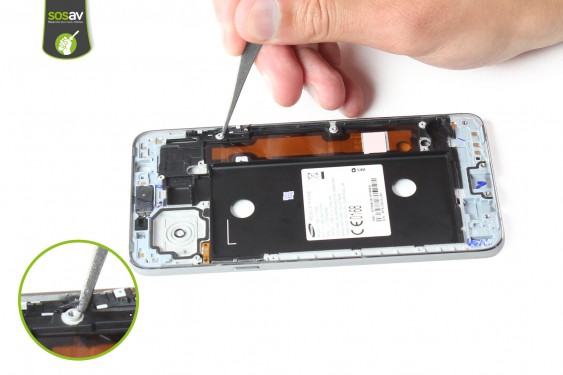

A l'aide de la pince, saisissez enfin le haut-parleur interne et procédez à son retrait.
35Étape 35
Le châssis complet Galaxy J7 2016 est désormais démonté.Procédez à son remplacement par un châssis neuf si nécessaire.
